H550北斗三号短报文&定位模组,集成北斗三号短报文通信、北斗二号短报文通信和北斗三号定位功能,且集成天线单元的一体化北斗模组。产品采用高度集成化设计,包括北斗短报文的天线单元,低噪放、上下变频、功放、基带等处理单元,外部仅需连接供电接口、IC卡接口、串口,即可形成二次开发方案,简洁高效。主要客户群体:北斗车载、船载、数传等集成度要求高的终端厂商 。
在线咨询订购热线:13717918962
咨询客服,我们为您推荐适合的卫星通信终端产品!
主要功能
1、支持北斗三号短报文通信
2、同时支持北斗二号短报文通信
3、同时支持2张北斗用户卡,一张北斗二用户卡,一张北斗三用户卡
4、北斗+GPS双模定位功能
1、 集成天线、射频、基带核心电路,二次开发更简单。
2、模块集成3频点天线,易于集成,避免客户面对难度较大的天线匹配问题。
3、 低功耗电源设计,系统电源3.8V,功放电源12V。
4、内置5W功放,使得北斗短报文通信更加可靠。
H550模块原理框图如下,模块主要由三频天线、RDSS低噪放、RDSS功放、RDSS基带、RNSS低噪放、RNSS接收模块、电源电路等部分组成。
性能指标
物理特征 |
|
尺寸 |
68mm * 68mm * 10.1mm |
重量 |
65g |
RDSS技术指标 |
|
工作频率 |
S: S1、S2C_d、S2C_p L: Lf0、Lf1、Lf2 |
接收信号门限功率 |
北斗二号:≤ -127.6dBm, 误码率:≤1×10-5 北斗三号:
a)对于专用段24kbps信息帧,误码率:≤1×10⁻⁵(信号功率-123.8dBm) b)对于专用段16kbps信息帧,误码率:≤1×10⁻⁵(信号功率-127.5dBm)
c)对于专用段8kbps信息帧,误码率:≤1×10⁻⁵(信号功率-130.0dBm)
|
接收通道数 |
北斗二号:10 北斗三号:14 |
首捕时间 |
≤2S |
失锁重补时间 |
≤1S |
功放输出功率 |
5W,≥37dBm |
载波抑制 |
≥30dBc |
调制相位误差 |
≤3° |
短报文长度
|
北斗二号:最大120个汉字; 北斗三号:最大1000个汉字; |
抗窄带干扰 |
≥60dB |
软件接口协议 |
2.1扩展协议 |
RNSS 技术指标 |
|
工作频率 |
BD-B1 GPS-L1 |
首次定位 时间 |
冷启动:≤35s 热启动:≤1s |
定位误差 |
水平10m,高程10m(95%, PDOP≤4,重点区域) |
测速精度 |
0.1m/s |
定位测速更新率 |
1Hz |
定位模式
|
1)单B1定位 2)单L1定位 .3)B1L1兼容定位 |
软件接口协议 |
2.1协议 |
电源 |
|
供电电压 |
3.7V~4.0V 12V~13V |
待机功耗 |
1.7W |
发射功耗 |
≤16W (5W功放,持续时间:最大约1500ms) |
接口特性 |
|
通讯端口 |
RDSS 串口1路 RNSS 串口1路 |
串口波特率 |
RD默认115200bps RN默认9600bps, |
智能卡接口 |
北斗智能卡接口2张 北三1张,北二1张 |
环境指标 |
|
工作温度 |
-40℃~ +70℃ |
存储温度 |
-50℃~ +85℃ |
湿热 |
能在为+45℃,相对湿度为95%的环境下正常工作。 |
振动 |
承受GJB 150.16A-2009中“第10类 低限完整性试验”,而具有保持结构和性能完好的能力 |

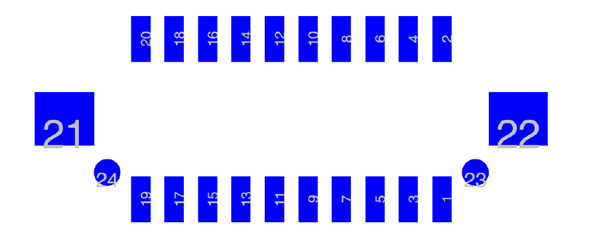

模块接口定义如下图,接插件型号为:Neltron公司的1254SMB-20,接插件公司官网为:http://www.neltron.com.tw/en/default.asp

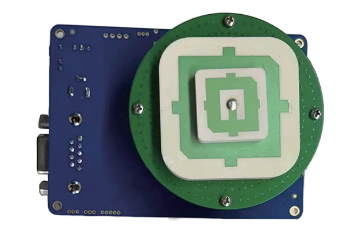

产品外观图
结构尺寸
模块主体是一个正方形结构,体积约68mm*68mm*10.1mm,模块采用四个固定孔安装,外部接口使用排线进行连接。

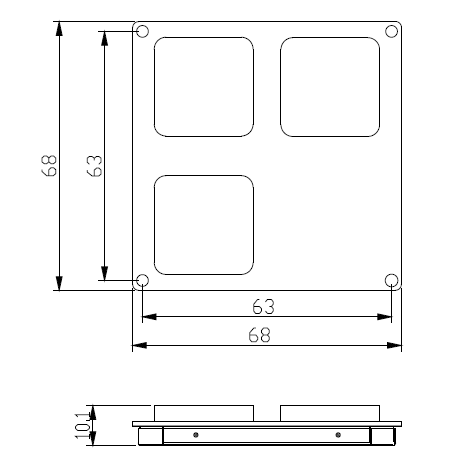

图3 模块尺寸图
电气特性
1) 正常待机电流,3.7V / 460mA。
2) 12V功放发射时模块电流1.5A,设计时请考虑电源电流预留部分余量,建议电源可提供2A等以上电流。
参数 |
最小值 |
典型值 |
最大值 |
单位 |
VCC_12V |
11.8 |
12 |
13 |
V |
工作电流3.7V(待机) |
450 |
470 |
490 |
mA |
发射电流 |
1.3 |
1.5 |
1.7 |
A |
参考电路
接口参考电路
底板接口建议使用Neltron公司的1254SMB-20插座(与模块外部接口同一型号),使用排线进行连接,排线长度选择尽量短的长度,避免使用过长的排线,造成功放所需大电流情况下的电压压降,建议客户可以按照图7-1进行底板插座端口设计(注意底板管脚顺序与模块管脚顺序)。

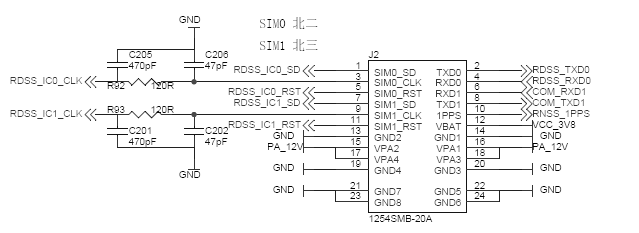

图4 接口参考电路
SIM卡电路参考电路

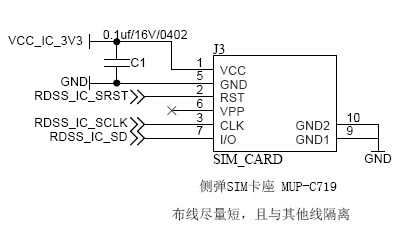

图8-3 SIM卡参考电路
串口电平转换电路

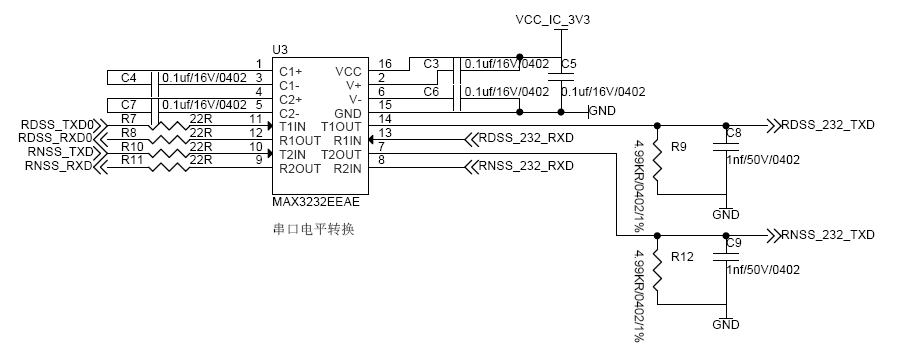

图8-4 串口电平参考电路
注意事项
1、 严格按照电气特性表中的规定电压范围进行供电,特别是VCC_12V,切勿超出13V,否则容易永久烧毁功放。
2、模块安装过程中注意防静电处理,避免静电损坏模块。
3、 严禁带电插拔接口线缆,会造成SIM卡或者模块受损。
4、若串口数据收发不正常,请检查串口号选择是否匹配、串口RX/TX是否接反、以及波特率设置是否正确等问题。
5、 注意模块天线应在室外无遮挡或者室内南向窗户使用,否则将会出现北斗无信号等无法使用等问题。
测试软件说明
1、首先打开配套的北斗三测试工具软件图标BD_THREE¬_TOOLS。

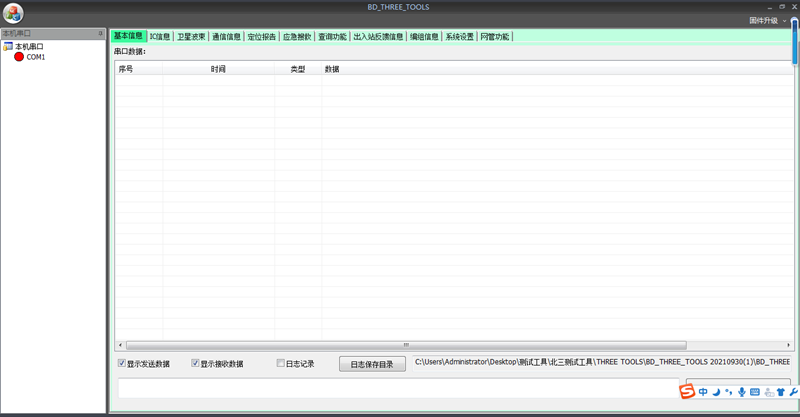

2、打开界面如下。
3)打开串口,在相应的COM口点击鼠标右键,可以选择打开或者关闭串口。

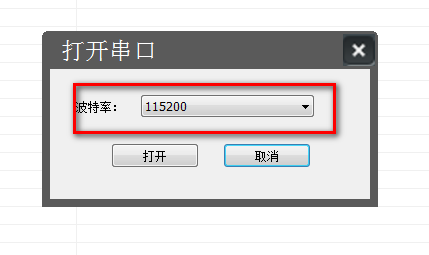

4)选择通信波特率115200,再点击打开,串口便可正常通信。
5)打开后的串口状态。
6)点击IC信息界面,可以读取北斗卡相关信息。

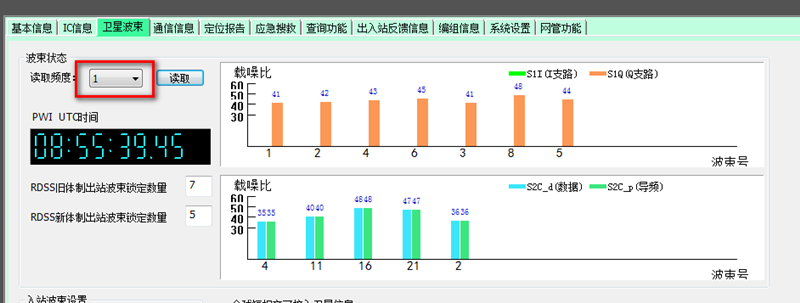

7)点击卫星波束,可以读取北斗三号和北斗二号的卫星波束状态,读取频度可以选择设置,设置为0时,每次只读取1次波束信息,选择其他数字时,按照选择的秒读取波束信息。
8)短报文发送说明,先在红框处,点击右键,点击通信申请。

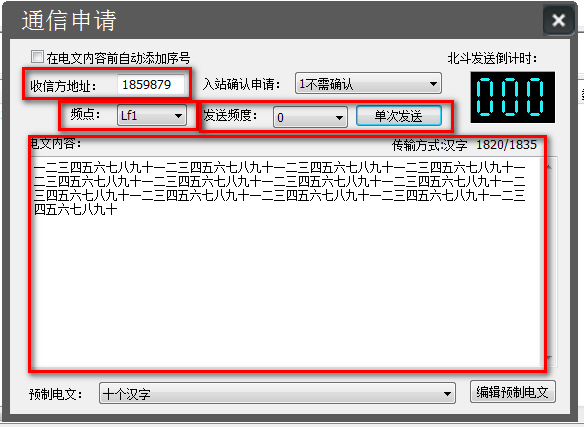

9)点击通信申请后,在通信申请界面可以进行短报文的发送设置,填写收信方地址,设置发射频点,设置发送频度,可支持单次发送或者连续发送,注意连续发送时要注意不能少于北斗卡的自身的发送频度,否则会造成超频。下部对话框可以编辑报文发送内容,短报文总长度不能超出北斗卡的自身电文长度。

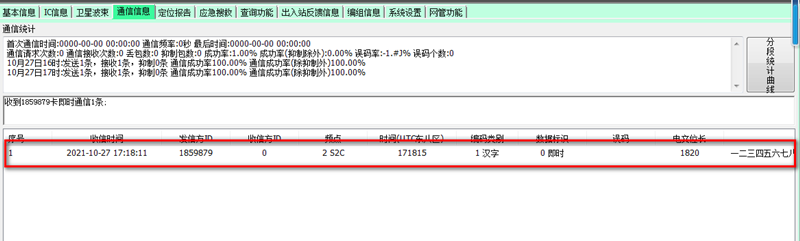

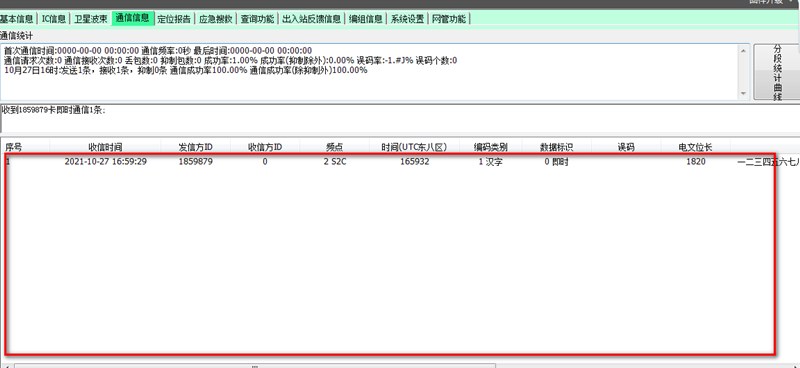

10)在通信信息界面可以看到接收到的短报文信息。

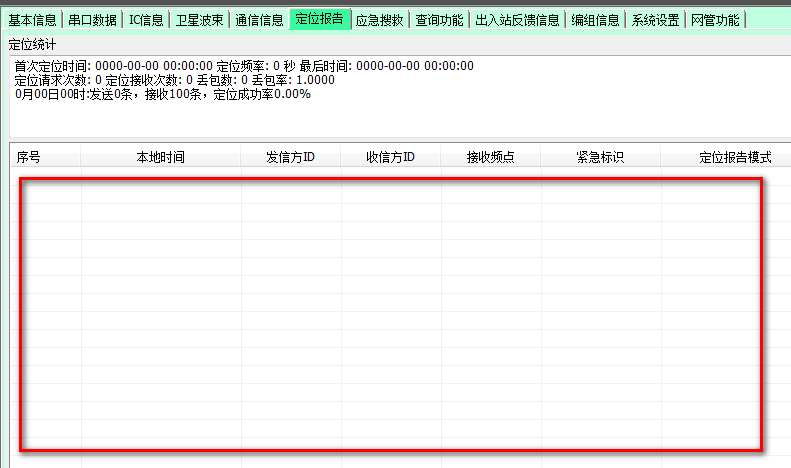

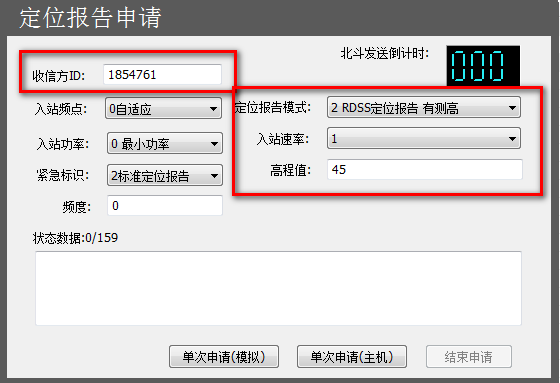

11)位置报告功能,在下图的红框位置点击鼠标右键-定位申请-点击定位申请,弹出定位申请界面,填写定位报告接收方的卡号,定位模式选择有测高模式,天线位置海拔高程,点击单次申请(主机),在定位报告页面可查询定位信息。

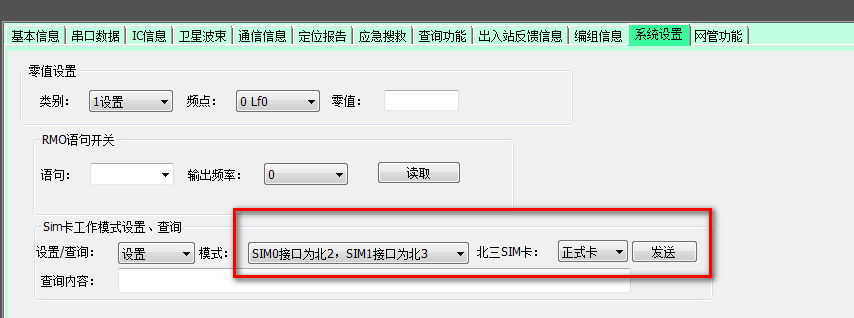

12)北斗卡设置,可在系统设置界面进行北斗卡设置,可以选择设置SIM0/SIM1的模式,以及北三卡的类型。建议SIM0设置为北三卡,SIM1设置成北二卡。
