产品特性
l 全天候的北斗双向短报文通信，以及BDS/GPS双模定位功能
l 高集成化，收发天线和RDSS模块集成一体
l 北斗RDSS发射功率输出5W
l 防护等级：IP67
l 太阳能供电
l 防拆卸设计
l 集成4G/CAT1功能，全网通，在移动网覆盖下，可进行网络数据传输
l 数据接口：可选蓝牙BLE
l 协议版本：北斗RDSS接口协议4.0、RNSS接口协议NMEA0183、JT808协议
l 双通道设备数据传输优选移动网络，无网络覆盖下，通过RDSS通道发送
l OTA（开发中）
应用
l 渔船船位监控和救援终端；
l 气象、水利、地质、石油等数据传输终端；
l 野外数据采集回传。
性能指标
|
|
指标 |
参数 |
|
RDSS部分 |
射频输入频率 |
S：2491.75±4.08MHz |
|
射频输出频率 |
L：1615.68±4.08MHz |
|
|
首次捕获时间 |
≤2秒 |
|
|
失锁重捕时间 |
≤1秒 |
|
|
接收通道 |
10通道 |
|
|
发射功率 |
5W |
|
|
调制相位误差 |
≤3° |
|
|
载波抑制 |
≥30dB |
|
|
发射信号频率稳定度 |
优于5×10-7 |
|
|
工作功耗 |
＜2W(接收)；≥5W(发射) |
|
|
协议版本 |
北斗用户机数据接口协议4.0版（默认），支持2.1版 |
|
|
RNSS部分 |
接收频率 |
BDS B1和GPS L1 |
|
灵敏度 |
冷启动捕获灵敏度： -148dBm 跟踪灵敏度： -162dBm |
|
|
定位精度 |
2.5m（CEP50） |
|
|
测速精度 |
<0.1m/s（1σ） |
|
|
首次定位时间 |
冷启动时间：≤35s 热启动时间：≤1s 重捕获时间：≤1s |
|
|
数据更新速率 |
≥1Hz，默认1Hz |
|
|
协议版本 |
NMEA0183 |
|
|
4G/CAT1部分 |
频率 |
LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 GSM: 900/1800MHz |
|
网络制式 |
全网通 |
|
|
灵敏度 |
FDD B1:-97.5dBm/B3: -94.3dBm/B5: -97dBm/B8:-96.5dBm TDD B34:-96.3dBm/B38:-97dBm/B39:-96.3dBm/B40:-97dBm/B41:-96dBm EGSM900：-105dBm DCS1800：-106dBm |
|
|
支持协议栈 |
TCP/UDP/MQTT |
|
|
认证 |
SRRC*/NAL*/CCCC*（中国） |
|
| 功耗 |
30mA@空闲 |
|
|
供电 |
太阳能板工作电压 |
5V |
|
太阳能板最大工作电流 |
200mA |
|
|
太阳能板光电效率 |
18.6% |
|
|
充电锂电池 |
10000mAh@3.7V |
|
|
结构 |
尺寸 |
≤301.6mmx100.1mm±0.2 |
电气特性
北斗太阳能报位器内置大容量可充电锂电池。光照条件下，可进行太阳能充电；无光照条件下，可满足15天正常报位。
上报频度设定大于5分钟时，设备可支持使用5年。
温度特性
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
工作温度 |
-25 |
25 |
70 |
°C |
|
存储温度 |
-40 |
25 |
85 |
°C |
|
产品外观图 |

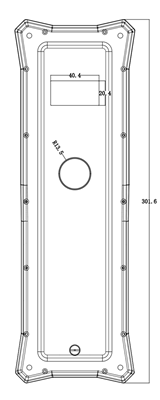

结构尺寸 |
 |
 |
可靠性指标
工作温度
-25℃～＋70℃
高低温储存
-40℃～＋85℃
跌落实验
1.8米跌落至硬面，每个面跌落2次。
颠震实验
颠震加速度幅值5～10g（与适用的环境相关），重复频率60～80rpm或30rpm，总冲击次数3000或1000，脉冲持续时间大于16ms。
恒定湿热
试验温度40度，相对湿度93%。
外壳防水试验
外壳防水级别IP67。
