北斗电力抄表智能终端是我司自主开发，专门为电力行业用电信息采集传输而研制的专用设备。支持电力行业标准的Q/GDW1376.1-2013规约及用电信息数据交互协议(698.45)，具备采集日冻结数据、需量数据、曲线数据及电表档案等功能。该终端具有4G+北斗短报文双通信链路，即可满足北斗卫星和地面网络双重通道通信无缝切换需求，确保用电信息等关键数据稳定在线。
在线咨询订购热线：18610709828
咨询客服，我们为您推荐适合的卫星通信终端产品！
|
功能 |
描述 |
|
基础功能 |
1.配网：通过通用接口和电表即插即用 2.通过4G或北斗传输电表数据； 3.本地通过网口进行配置。 4.灯光指示：配合不同状态，设置相应灯光显示规则。 |
|
实时监测 |
实时监控电表数据，进行全天候数据传输 |
|
对外接口 |
网口 |
|
北斗参数 |
1. 短报文通信 接收信号载波频率：2491.75MHz 发射信号载波频率：1614.26MHz、1618.34MHz EIRP：≤37dBm 发射信号频率准确度：≤5E-7 支持最小发送间隔：1min 通信成功率：≥95％ 2．北斗定位 接收信号：BDS B1I或/和BDS B1C 定位精度：≤10m（95％置信度） 冷启动首次定位时间：≤60s 定位更新率：≥1Hz |
|
天线设计 |
分体式卫星天线和4G天线设计 |
|
通断控制配置 |
根据各省电力要求进行远程和网口进行通断控制配置 |
|
参数化 配置 |
根据各省电力要求进行远程和网口进行参数配置 |
|
序号 |
名称 |
规格 |
|
1 |
UE能力等级 |
Cat 4 |
|
2 |
工作频率 |
专网TD-LTE: 1.8G:1785~1805 公网LTE： LTEFDD：B1/B3/B5/B8 LTETDD：B38/B39/B40/B41 UMTS：B1/B8 GSM：B2/B3/B5/B8 TD-SCDMA：B34/B39 |
|
3 |
频宽 |
3MHz/5MHz/10MHz/20MHz |
|
4 |
公专业务能力 |
多模单待 |
|
5 |
SIM卡能力 |
支持公网硬SIM卡，专网软SIM卡 北斗三代双向用户卡 |
|
6 |
LTE最大发射功率 |
23±2dBm,Powerclass3 |
|
7 |
LTE天线接口 |
SMA-K,数量1 |
|
8 |
存储（RAM/ROM） |
128MB |
|
9 |
以太网接口 |
10/100M自适应，数量1个 |
|
10 |
尺寸（W x D x H） |
73mmx69mmx29mm |
|
11 |
主机重量 |
小于220g |
|
12 |
结构材质 |
PVC |
|
13 |
SIM卡 |
翻盖式 |
|
14 |
指示灯 |
电源、NET、T/R灯、LINK、DATE |
|
15 |
供电电压 |
DC4V |
|
16 |
供电电流 |
小于2A |
|
17 |
最大功耗 |
小于2W |
|
18 |
工作温度 |
工作温度: -40—70℃ |
|
19 |
存储温度 |
-40—95℃ |
|
20 |
工作湿度 |
10~100%无凝结 |
|
21 |
通信单元芯片寿命 |
≥10年 |
|
22 |
MTBF |
≥40000h |

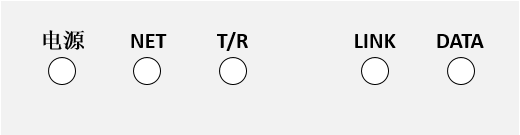

电源灯——模块上电指示灯，红色，灯亮表示模块上电，灯灭表示模块失电；
NET灯——通信模块与无线网络链路指示灯，绿色表示专网，黄色表示共网；
T/R灯——模块数据通信指示灯，红绿双色，红色闪烁表示模块接收数据，绿灯闪烁表示模块发送数据；
LINK灯——以太网状态指示灯，绿色，灯常亮表示以太网口成功建立连接；
DATA灯——以太网数据指示灯，红色，灯闪烁表示以太网口上有数据交换。
6．软件规格
